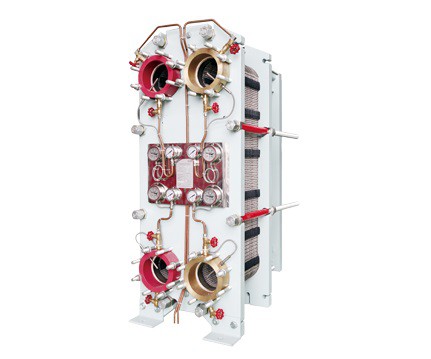

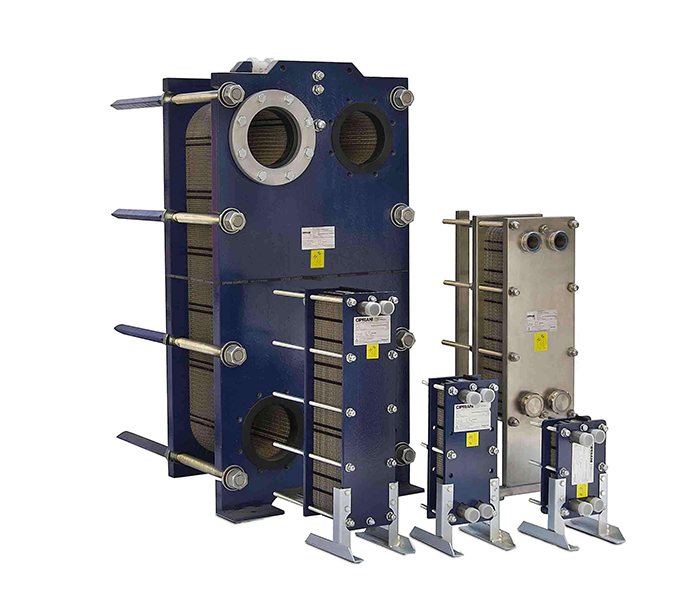

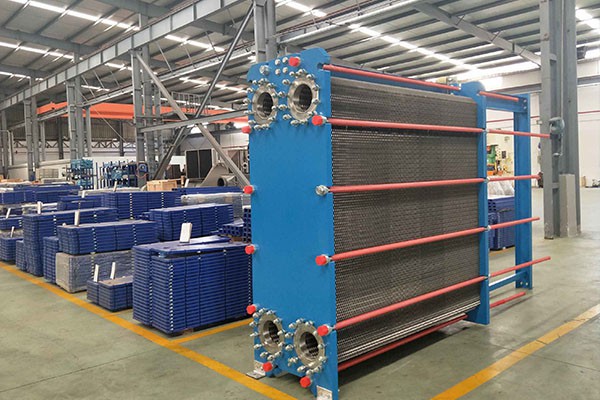

BR板式換熱器是由框架、人字形傳熱板片組及夾緊螺栓等主要部件組成。
框架包括一個固定壓緊板和一個活動壓緊板，由上導桿與下導桿支承，在另端有一支柱。兩種介質經固定(或活動)壓緊板上法蘭孔流入由波紋板片組成的各自通道，熱交換后介質再由固定(或活動)壓緊板上的法蘭孔流出。同定壓緊板、活動壓緊板、支柱及導桿均為低碳鋼。考慮到用戶的多種使用要求，框架設計有多種型式，主要有雙支撐框架式和常用的落地式等。
艾普瑞BR板式換熱器的主要規格：
口徑尺寸: DN32－DN500
設計最大流量: 4500m3/h
最大熱負荷: 60MW
對數平均溫差: 0.5~1.0℃
板片厚度： 0.4、0.5、0.6、0.7mm
最大設計壓力: 3.5MPa
應用領域：鋼鐵、發電、有色金屬、油脂、化工、船舶、暖通、制冷、制藥、乳液、啤酒、飲料、集中供熱等
膠墊材料: NBR、HNBR、EPDM、HEPDM、VITON
板片材料: 不銹鋼AISI304、316、316L、鈦、哈氏合金、鎳和鉬
板片材質和用途介紹：
|
材質 |
應用 |
|
不銹鋼SUS304 SUS316L?? |
凈水、河川水、食物油、礦物油 |
|
工業純鈦及鈦鈀合金Ti tanium and Pal ladium?? |
海水、鹽水、鹽化物 |
|
哈氏合金Hadtelloy Alloy? |
濃硫酸、鹽酸、磷酸 |
|
鎳Nickel? |
高溫高濃度苛性鈉 |
傳熱板片是板式換熱器的核心部件之一。波紋板片通過壓制成型，合理的波紋設計增加了板片有效傳熱面積，使流體順波紋通過時形成湍流，強化了傳熱過程。在波紋板片的密封槽上裝有密封墊片，密封墊片設計成雙道密封結構，并且有信號孔。密封墊片可根據不同的流體和操作溫度選用不同的膠種。
密封墊片材質和使用工況介紹：
|
材質 |
應用 |
工作溫度 |
|
丁腈橡膠NBR |
水、海水、礦物油、鹽水 |
-15—130℃ |
|
高溫橡膠BNBR |
高溫礦物油、高溫水 |
15—140℃ |
|
三元乙丙EPDM |
熱水、水蒸氣、酸、堿 |
-25—150℃ |
|
氟橡膠 Viton／Fluorine Rubber |
強酸、強堿、礦物油、潤滑脂和燃油等 |
5—200℃ |
|
氯丁橡膠NEOPRENE |
酸、堿、礦物油、低分子量脂烴 |
35—130℃ |
|
硅橡膠Silicon Rubber |
高溫和某些腐蝕性介質 |
65—200℃ |
板式換熱器的技術優勢和設計理念：
*傳熱系數高：傳熱板片上的特殊波紋設計，可使流體在低的流速下產生強烈的湍流，湍流的自凈效應又可防止污垢的產生，使得板式換熱器的傳熱系數為管殼式換熱器的3-5倍。
*經濟性：相同換熱量的前提下，與管殼式比較：投資少、運行費用低、維修費用低。
*可調整性：只需增加和減少板片即可滿足工藝過程改變的需求。
*結構緊湊：在相同換熱量的前提下，占用空間僅為管殼式的1/2一1/3。
*易于潔洗維修。
*板片密封墊片可采用免粘貼搭扣形式，減少運行維護成本，便于維修。
應用領域：
(1)蒸汽冷凝使用：專為真空條件下的蒸汽冷凝而設計。該系列產品的應用范圍包括：生物乙醇、糖和小型發電站。
(2)暖通空調：因其高效的換熱效果，而廣泛用于暖通空調領域。已達到與AHRI認證同樣的技術標準，因此能確保較優性能。
(3)升膜板式蒸發器量系列：主要運用于煉糖、甜味劑、生物乙醇和腐蝕劑的蒸發系統內。同樣也可以作為熱虹吸管再煮鍋使用。
(4)食品安全應用：適用于乳制品、食品、飲料和其它衛生應用。
(5)工業系列：適用于船舶、電力、化工、油脂冷卻升溫等各種類型的工業作業。
